Comprensión de la precisión de la CMM: MPE, compensación de temperatura y más

Comprensión de la precisión de la CMM: MPE, compensación de temperatura y más

Descifrando MPE: el lenguaje universal del rendimiento de CMM

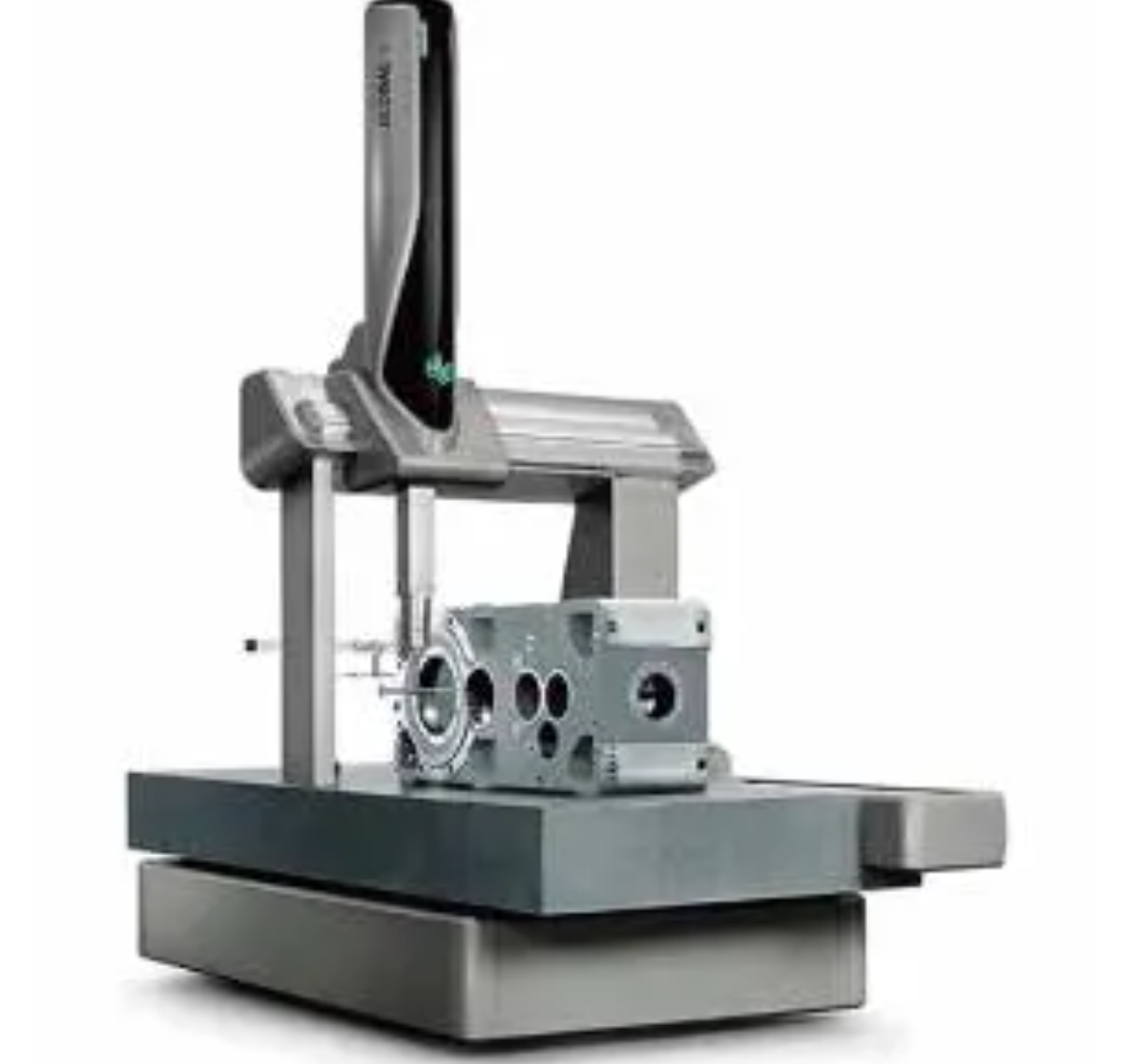

El Error Máximo Permisible (EMP) es la piedra angular de la precisión de una CMM y representa la desviación más desfavorable que una máquina puede producir en condiciones específicas. Para las CMM, el EMP no es una cifra única, sino una especificación integral que abarca tanto el error de medición de longitud (EMP) como el error de palpado (EMP). El EMP cuantifica la capacidad de la máquina para medir distancias con precisión en todo su volumen de trabajo, mientras que el EMP define la repetibilidad y el error de forma del sistema de palpador de activación por contacto. Según la norma ISO 10360, estos valores se determinan mediante rigurosas pruebas con artefactos calibrados, como bloques patrón y esferas estándar. Comprender el EMP es fundamental para seleccionar la CMM adecuada para una aplicación; una máquina con un EMP de (1,9 + 3,0 L/1000) µm, por ejemplo, puede medir con seguridad piezas con tolerancias varias veces superiores a este valor, lo que garantiza la integridad y la trazabilidad de la medición.

Domando al enemigo invisible: la ciencia de la compensación de temperatura

En el mundo de la metrología a micronivel, la temperatura es la fuente de error más importante y a menudo pasada por alto. El coeficiente de expansión térmica de los materiales implica que incluso una desviación de 1 °C respecto a los 20 °C estándar puede provocar que un componente de acero de 1 metro se expanda o contraiga aproximadamente 11,5 µm, una desviación que puede superar fácilmente el MPE de una CMM de alta precisión. Para combatir esto, las CMM modernas emplean sofisticados sistemas de compensación de temperatura en tiempo real. Estos sistemas utilizan una red de sensores de temperatura PT100 de alta precisión ubicados estratégicamente en la estructura de la máquina (p. ej., cojinetes de aire, guías) y, a veces, en la propia pieza de trabajo. El software de compensación utiliza el CTE (coeficiente de expansión térmica) de los materiales de la máquina (granito, acero, aluminio) para calcular la deformación térmica en tiempo real. Este algoritmo aplica una corrección a las coordenadas medidas, neutralizando eficazmente los efectos de la deriva térmica y garantizando que las mediciones se mantengan precisas incluso en condiciones ambientales no ideales.

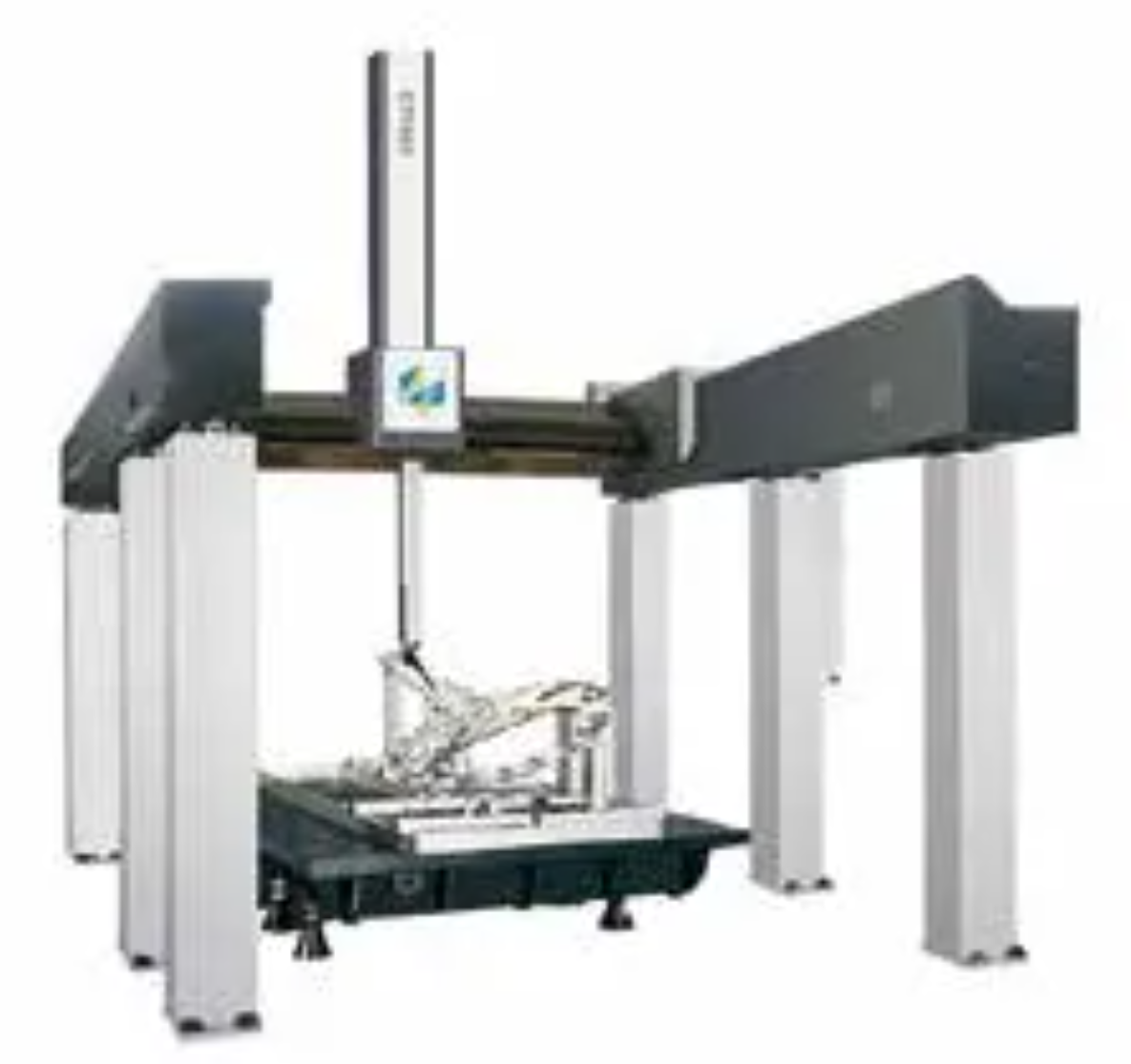

Más allá de la máquina: el papel crucial del control ambiental

Si bien la compensación de temperatura es una herramienta potente, no puede reemplazar por completo un entorno metrológico estable. El factor más crítico es la estabilidad térmica, que requiere mantener una temperatura constante de 20 °C ±2 °C. Esto no se limita a la temperatura del aire; también implica controlar el gradiente de temperatura (la tasa de cambio con la distancia) y el gradiente de tiempo (la tasa de cambio con el tiempo). Un gradiente alto puede provocar que diferentes partes de la CMM o de la pieza de trabajo se expandan a diferentes velocidades, lo que genera tensión estructural y errores de medición. Además, el aislamiento de vibraciones es esencial, ya que las vibraciones del suelo de la maquinaria cercana pueden provocar que la sonda oscile, lo que resulta en lecturas falsas. Finalmente, el control de la calidad del aire y la humedad (normalmente 40 %-60 % de humedad relativa) son necesarios para prevenir la corrosión en componentes sensibles y mantener la integridad de los cojinetes de aire, que dependen de un suministro de aire limpio y seco para funcionar correctamente. Una sala de CMM bien diseñada es, por lo tanto, un ecosistema controlado donde se gestiona cada variable para proteger la integridad del proceso de medición.

En conclusión, lograr y mantener la precisión de la CMM es una tarea multifacética. Comienza con una comprensión clara de...Especificación MPEestablecer expectativas realistas. Se sustenta en laprecisión matemática de la compensación de temperatura, que corrige las realidades físicas del comportamiento material. Y está protegido por ladisciplina rigurosa del control ambiental, lo que protege el delicado proceso de medición del caos externo. Juntos, estos tres pilares (especificación, compensación y control) forman la base de una metrología dimensional confiable, garantizando que cada medición no sea solo un número, sino un hecho verificable.
