El auge de las CMM multisensor

El auge de las CMM multisensor

Superar las limitaciones de la inspección con un solo sensor

La evolución de la fabricación hacia geometrías más complejas y de forma libre, así como los estrictos requisitos de calidad, ha puesto de manifiesto las limitaciones inherentes de las máquinas de medición por coordenadas (MMC) tradicionales de un solo sensor. Si bien las sondas táctiles (de activación por contacto) son excelentes para capturar datos dimensionales precisos de características geométricas definidas, como orificios y protuberancias, son inherentemente lentas y poco prácticas para escanear exhaustivamente superficies complejas. Por el contrario, los sensores ópticos (como los escáneres láser y los sistemas de visión) pueden capturar rápidamente nubes de puntos densas de contornos complejos, pero pueden presentar dificultades con los bordes de las características, los rebajes profundos o las propiedades específicas de los materiales. Esta brecha tecnológica creó un cuello de botella que, a menudo, obligaba a los fabricantes a utilizar varias máquinas dedicadas a una sola pieza, un proceso que consume mucho tiempo, es costoso e introduce errores de alineación. El auge de las MMC multisensor, una de las fortalezas principales de la línea de productos de HUACELIANGYI, es una respuesta directa a este desafío. Al integrar múltiples tecnologías de detección en una única plataforma mecánica precisa, estos sistemas avanzados están diseñados para superar el compromiso entre precisión, velocidad y versatilidad, estableciendo un nuevo estándar para la inspección completa de piezas.

El poder integrado del escaneo táctil, óptico y láser

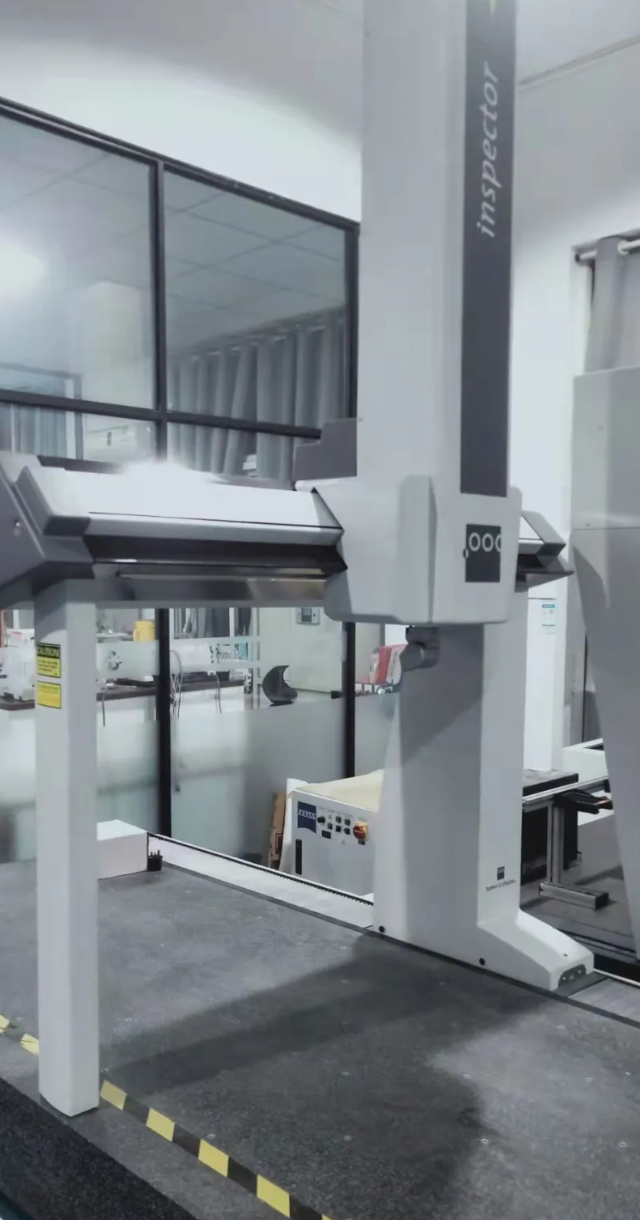

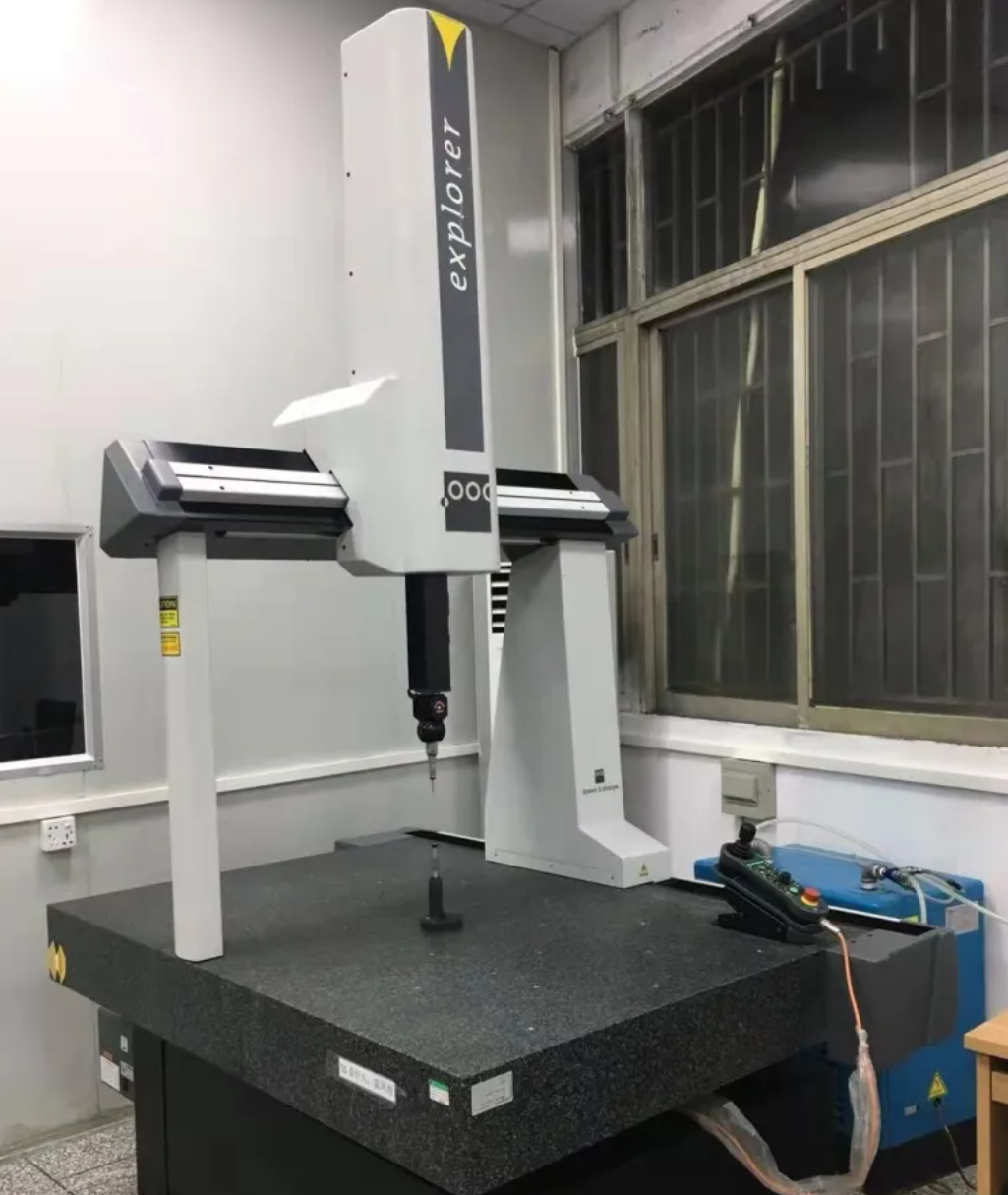

Las MMC multisensor de HUACELIANGYI ejemplifican la sinergia que se logra al combinar tecnologías complementarias. El proceso de inspección comienza con una sonda táctil de alta precisión para establecer el sistema de coordenadas de la pieza y medir características geométricas y puntos de referencia críticos con precisión micrométrica. Estos datos fundamentales garantizan la máxima precisión en todas las mediciones posteriores. A continuación, el sistema cambia automáticamente, mediante una muñeca articulada motorizada o un cambiador de herramientas, a un sensor sin contacto. Un escáner láser de línea puede barrer rápidamente la superficie de la pieza, capturando millones de puntos de datos para crear un mapa 3D detallado de contornos complejos, superficies de forma libre y texturas en segundos. Para ciertas aplicaciones, se puede utilizar un sensor de visión para mediciones 2D de alta velocidad o reconocimiento de caracteres. La verdadera ventaja reside en la perfecta integración con el sofisticado software de HUACELIANGYI, que alinea y fusiona automáticamente los distintos conjuntos de datos de cada sensor en un único modelo digital completo de la pieza. Esto elimina la necesidad de unir datos manualmente y garantiza que todas las mediciones estén referenciadas a un marco de referencia común.

Impulsando la eficiencia y la precisión en las industrias clave

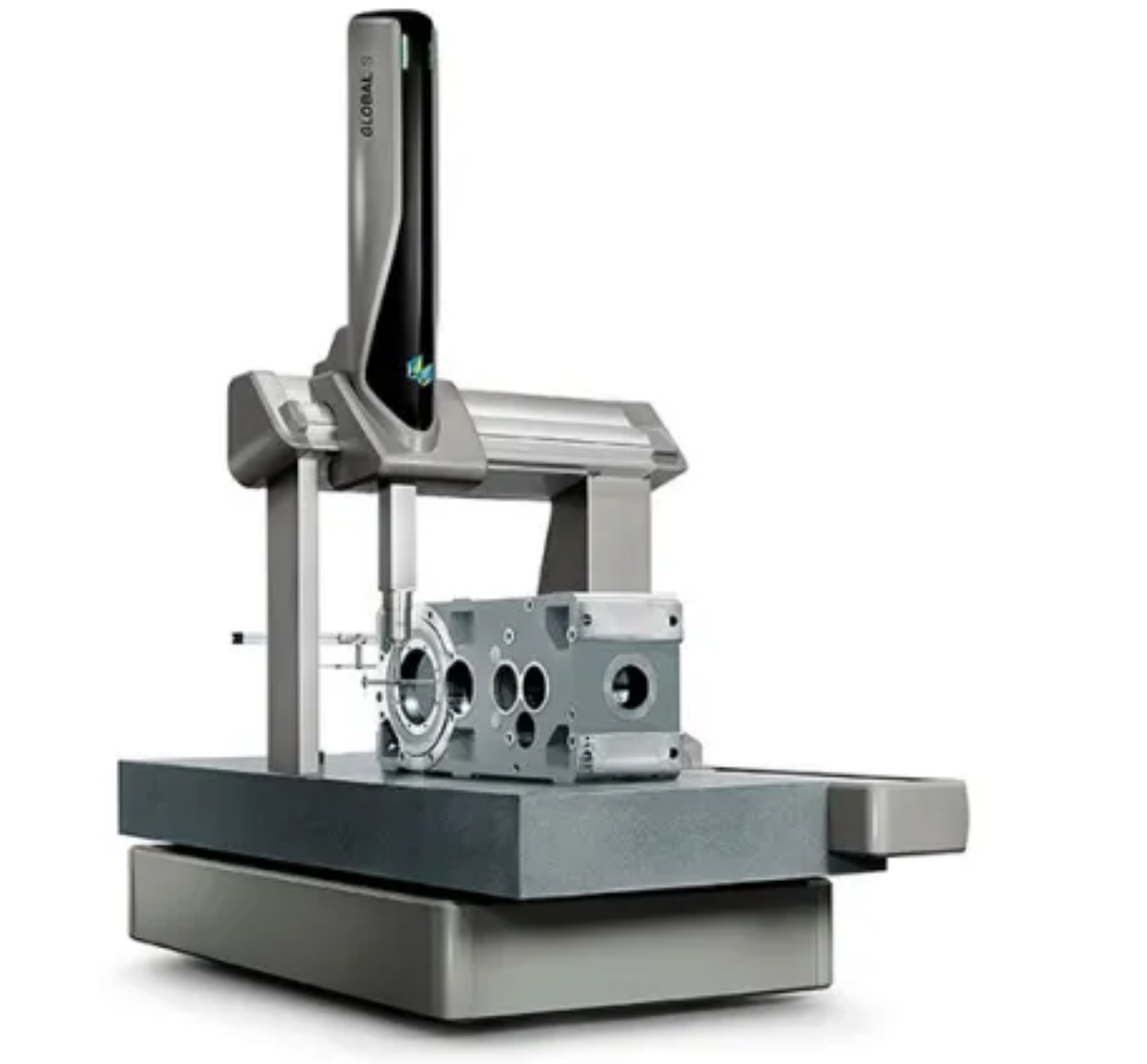

Los beneficios prácticos de adoptar la tecnología CMM multisensor de HUACELIANGYI son transformadores en los principales sectores manufactureros.industria automotrizUna sola pieza, como un bloque de motor o una caja de transmisión, puede inspeccionarse completamente en una sola máquina: la sonda táctil verifica los diámetros de los orificios y la posición real de las características críticas, mientras que el escáner láser verifica la planitud de la superficie de sellado y la geometría general de la pieza fundida. Esto reduce drásticamente el tiempo de inspección y la complejidad de los accesorios.aeroespacialLas dimensiones de la base de los álabes de turbina con perfiles aerodinámicos complejos se pueden verificar al tacto antes de escanear toda la superficie para analizar la desviación del contorno.electrónica de consumoydispositivos médicosEstos sistemas pueden medir con precisión tanto las dimensiones internas de una carcasa con una sonda de contacto como la calidad superficial de un componente brillante o delicado con un sensor óptico, sin causar daños. El resultado es un aumento drástico en el rendimiento de la inspección, una reducción significativa de los costes operativos (al eliminar múltiples máquinas dedicadas) y la adquisición de un conjunto de datos más completo y completo que permite un verdadero control de calidad y facilita el análisis de la causa raíz.

El futuro de la metrología es multisensorial

En conclusión, el auge de las CMM multisensor no es solo una tendencia, sino un cambio fundamental en la metodología de control de calidad. HUACELIANGYI está a la vanguardia de esta evolución, ofreciendo sistemas integrados que combinan la precisión milimétrica del sondeo táctil con la inmensa velocidad del escaneo óptico. Este enfoque elimina eficazmente la tradicional disyuntiva entre detalle y eficiencia, ofreciendo a los fabricantes una herramienta inigualable para la verificación integral de piezas. A medida que la complejidad de los componentes aumenta, la capacidad de realizar mediciones precisas, rápidas y diversas en una única plataforma será indispensable. Invertir en una CMM multisensor HUACELIANGYI es invertir en procesos de control de calidad con visión de futuro, garantizando la competitividad mediante datos de calidad superior, una reducción del tiempo de comercialización y, en definitiva, una mayor fiabilidad del producto.
