El héroe de precisión compacto para la fabricación moderna

En el mundo de la fabricación de precisión, donde cada micrón cuenta, la máquina de medición de coordenadas en voladizo (CMM) se destaca como una solución incomparable para los profesionales del control de calidad que buscan precisión y eficiencia.

En el competitivo panorama de la fabricación actual, la medición de precisión no es solo un paso para garantizar la calidad, sino un imperativo estratégico. Entre las diversas soluciones de medición por coordenadas disponibles, la CMM Cantilever se ha consolidado como una opción especialmente versátil, especialmente para componentes pequeños y medianos donde las limitaciones de espacio y la eficiencia operativa son cruciales.

¿Qué es exactamente una CMM voladiza?

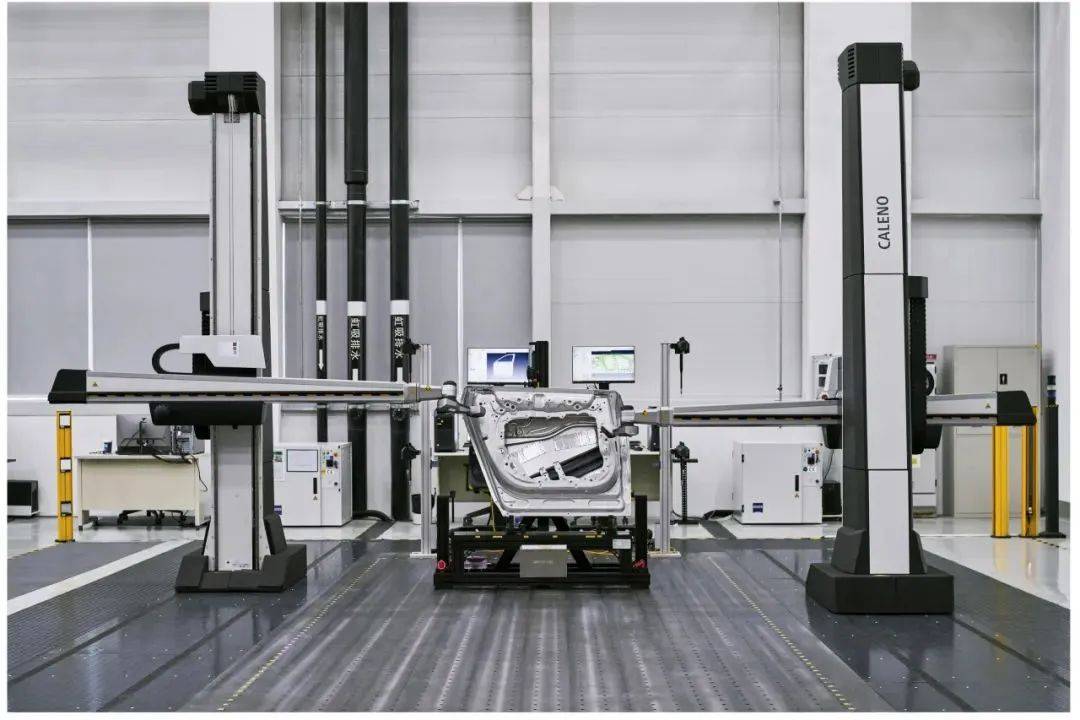

Una CMM Cantilever es un tipo especializado de máquina de medición de coordenadas que se caracteriza por su diseño estructural único: un puente fijo en un lado con un brazo de medición móvil que se extiende horizontalmente. Esta configuración proporcionaacceso abierto desde tres lados, mejorando significativamente la accesibilidad del operador en comparación con las CMM tradicionales de tipo puente.

Este diseño innovador permite que la sonda se mueva verticalmente en el eje Z, mientras que el brazo voladizo se desplaza horizontalmente en el eje Y. El movimiento en el eje X suele ser controlado por la mesa de trabajo. Esta disposición crea un equilibrio óptimo entre precisión de medición y facilidad de uso.

Ventajas clave de los sistemas CMM voladizos

Accesibilidad y ergonomía inigualables

El diseño de acceso abierto de tres lados simplifica drásticamente la carga y descarga de piezas de trabajo, lo que resulta especialmente beneficioso parapiezas pesadas o de formas extrañasSu posicionamiento en configuraciones de CMM más limitadas sería difícil. Esta ventaja ergonómica cobra cada vez mayor valor en entornos de producción de alta variedad y bajo volumen, donde la frecuencia de cambios es alta.

Eficiencia espacial superior

Las CMM voladizas ofrecen un rendimiento notablementetamaño compactoSin comprometer el volumen de medición. Esta característica de ahorro de espacio los hace ideales para talleres donde el espacio es limitado. Los fabricantes pueden mantener rigurosos estándares de control de calidad sin dedicar demasiado espacio a equipos de metrología.

Mediciones de precisión de alta velocidad

Equipado consistemas de sondeo avanzados y cojinetes de aire de precisiónLas MMC Cantilever alcanzan velocidades de medición impresionantes, manteniendo una precisión excepcional. La menor masa móvil del diseño Cantilever permite tiempos de ciclo más rápidos, lo que contribuye directamente a un mayor rendimiento en los procesos de control de calidad.

Rendimiento robusto para piezas pequeñas y medianas

Si bien quizás sean menos estables que las CMM tipo puente para los componentes más grandes, las CMM Cantilever ofrecenExcelente precisión y confiabilidadal medir piezas de tamaño pequeño a mediano, como engranajes, carcasas, soportes e instrumentos quirúrgicos.

Innovaciones técnicas que mejoran las capacidades de las máquinas CMM voladizas

Las CMM Cantilever modernas incorporan varias tecnologías avanzadas que garantizan la integridad de la medición:

Cojinetes de aire de precisiónminimizan la fricción y garantizan un movimiento suave a lo largo de todos los ejes, mientras que los sistemas avanzados de compensación de temperatura contrarrestan los efectos de la variación térmica en la precisión de la medición.

Sofisticadointegración de softwarePermite rutinas de inspección automatizadas, control estadístico de procesos (CEP) y análisis de datos en tiempo real. Esta integración digital permite a los fabricantes implementar estrategias proactivas de gestión de calidad, identificando tendencias y posibles problemas antes de que resulten en piezas no conformes.

Las capacidades de múltiples sensores amplían aún más las posibilidades de aplicación, con opciones para sondas de activación por contacto, sondas de escaneo e incluso tecnologías de medición sin contacto adaptables a los requisitos específicos de la pieza de trabajo.

Aplicaciones ideales en todas las industrias

Las CMM en voladizo se destacan en diversas aplicaciones industriales donde su combinación de precisión, accesibilidad y eficiencia espacial proporciona un valor significativo:

• Componentes aeroespaciales:Álabes de turbina, soportes y pequeños elementos estructurales




• Piezas de automóvil: Engranajes, ejes, componentes del motor y elementos de transmisión




• dispositivos médicos:Instrumentos quirúrgicos, implantes y herramientas médicas de precisión




• Fabricación de productos electrónicos:Carcasas, conectores y soportes para placas de circuito




• Fabricación de precisión general: Prototipos, moldes y componentes mecánicos de alta tolerancia




Un proveedor aeroespacial informó que redujo el tiempo de inspección de soportes de precisión de 45 minutos a solo 20 minutos por pieza después de cambiar a una CMM Cantilever, una mejora del 55 % en la eficiencia de la medición.

Cómo seleccionar la CMM voladiza adecuada

Al evaluar las opciones de CMM Cantilever, tenga en cuenta estos factores críticos:

• Requisitos de volumen de medición:Adapte la capacidad de la máquina a los tamaños típicos de sus piezas de trabajo.




• Especificaciones de precisión:Asegúrese de que la máquina cumpla con sus requisitos de tolerancia con el margen apropiado




• Compatibilidad de software:Verificar las capacidades de integración con los sistemas de gestión de calidad existentes




• Opciones de sonda:Considere las necesidades de medición actuales y futuras previstas




• Condiciones ambientales: Tenga en cuenta los factores de estabilidad de la temperatura, vibración y limpieza.




• Servicio y soporte:Elija un proveedor con soporte técnico comprobado y servicios de calibración




Los principales fabricantes en el espacio Cantilever CMM incluyen a Mitutoyo con su MiSTAR 555, Carl Zeiss con la serie DuraMax y Hexagon Metrology con TIGO SF.

El futuro de la tecnología CMM Cantilever

A medida que la fabricación evoluciona hacia la Industria 4.0, las CMM Cantilever incorporan cada vez másConectividad IoT,gestión de datos en la nube, yanálisis predictivoCapacidades. Estas funciones de fabricación inteligente permiten un seguimiento de calidad más sofisticado, mantenimiento predictivo e integración con sistemas de producción más amplios.

El desarrollo continuo de másinterfaces de software fáciles de usaryfunciones automatizadasTambién está haciendo que la medición de alta precisión sea accesible a una gama más amplia de operadores, reduciendo la dependencia de expertos en metrología altamente especializados para tareas de inspección de rutina.

Conclusión: Precisión donde más importa

La CMM Cantilever ofrece un equilibrio óptimo entre precisión, accesibilidad y eficiencia de espacio para entornos de fabricación modernos. Su diseño único aborda los desafíos críticos que enfrentan los profesionales del control de calidad en diversas industrias, ofreciendo una verificación dimensional confiable sin ocupar demasiado espacio ni comprometer la ergonomía del operador.

A medida que los requisitos de tolerancia se hacen más estrictos y la eficiencia de la producción se vuelve cada vez más crucial, la CMM Cantilever es un testimonio de cómo la ingeniería inteligente puede crear soluciones de medición que respalden tanto la excelencia en la calidad como la eficacia operativa.
